Как соединить проволочные лотки
Современные технологии прокладки кабельных систем позволяют использовать для этого специальные приспособления - проволочные лотки и высококачественного материала. Они отличаются особым конструктивным решением, которое позволяет использовать их как внутри, так и снаружи здания в условиях агрессивных сред. При этом важное значение приобретает их правильное соединение между собой.
Общая характеристика проволочных лотков
Проволочные лотки - металлическая конструкция, которая предназначается для прокладки силовых электрокабелей, телефонных проводов, слаботочной электропроводки. Для их производства используется специальный материал, устойчивый к возникновению коррозии и малоподверженный к воздействию агрессивных факторов внешней среды.
Такие конструкции характеризуются комплексом преимуществ, включая следующие:
• легкий вес;
• надежная фиксации кабеля;
• грамотное расположение проводов;
• защита линий от механических повреждений;
• защита от внешних факторов окружающей среды;
• возможность проведения беспрепятственного ремонта;
• обеспечение постоянной циркуляции воздуха;
• устойчивость к высоким температурам;
• устойчивость к повышенной влажности;
• длительный срок использования;
• безопасность;
• различные варианты конфигурации;
• эстетическая привлекательность и др.
Кроме того, проволочные лотки удобно крепить между собой, монтируя кабельную трассу. Для этого не требуется специальных знаний. При этом доступны различные способы креплений - сварные и бессварные (с помощью специальные крепежей). Второй способ является экономически более целесообразным и отличается простотой.
Важно! Места соединения отдельных сегментов лотков друг с другом должны обеспечивать надёжную, непрерывную электрическую цепь.
Виды соединения проволочных лотков
Одной из отличительных черт проволочных лотков является легкость создания кабельной системы. Это обусловлено конструктивными особенностями самих изделий, что позволяет быстро и без особых усилий соединить их между собой.
Существует несколько способов соединения проволочных лотков. К ним относятся следующие:
1. Телескопическое соединение (соединение "мама-папа"). Такой способ предполагает стыковку внахлест, то есть один лоток вставляется в другой на глубину примерно 50 мм. Отличается оперативностью осуществления и надежностью. Большим преимуществом является отсутствие необходимости использовать дополнительные элементы.
2. Соединение с использованием лоткового соединителя. Этот метод прекрасно подходит для соединения лотков, в которых не предусмотрено соединение "мама-папа". Соединитель устанавливается внутри лотка и закрепляется соединительным комплектом. Каждый соединитель применяется попарно.
3. Соединение при помощи лоткового соединителя с основанием. Данный способ предназначается для соединения конструкций при прямой прокладке кабельной трассы, характеризующейся повышенными нагрузками. В целях усиления надежности фиксации специалисты рекомендуют использовать крепежные элементы (винты и гайки с насечкой).
4. Соединение с помощью специальной планки. Такой способ целесообразно применять в случаях, где срезано телескопическое соединение. Подходит для усиления крепления. Она устанавливается внутри проволочного лотка и крепится винтами и гайками.
5. Соединение с помощью планки шарнирного соединителя. Такой способ позволяет произвести поворот кабельной системы в вертикальном направлении. Данная планка монтируется внутрь проволочного лотка, фиксируется винтами и гайками с насечкой. Для того, чтобы выполнить один соединительный узел понадобится четыре планки.

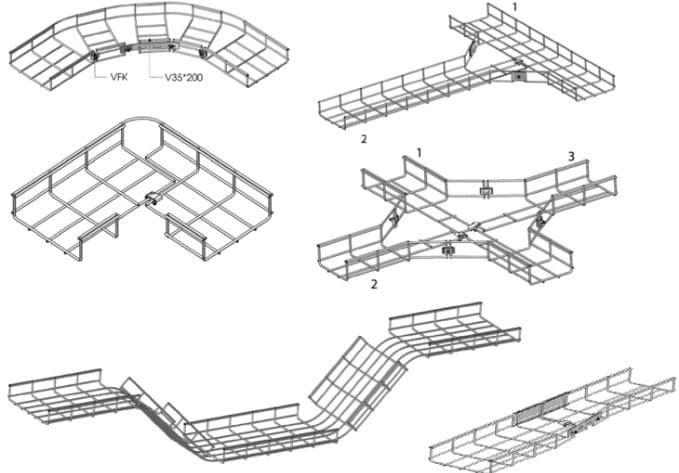

Если планируется крестообразное разветвление кабельной трассы, то крепежные лепестки крестовины разводят на ширину присоединяемого кабельного лотка. Лоток вставляется в крестовину. Отверстия, расположенные в боковых стенках, совмещаются с отверстиями, размещенными на лепестках, и фиксируются специальными крепежами.
Соединительные комплекты (крепежи) состоят из винта М6х10 с широкой шляпкой и квадратным подголовником и гайки с фланцем М6. Винты вставляются изнутри лотка. Это необходимо для того, чтобы случайным образом не повредить провода.
Важное значение в процессе соединения лотков имеет усиление термической стойкости соединителей. Для этого понадобится специальная перемычка, которая служит дополнительным соединительным элементом отдельных сегментов. Перемычка осуществляется гибким проводом, отпрессованным на концах, и присоединённым к разным элементам с помощью стандартных метизов.
При правильном соединении проволочных лотков кабельная трасса прослужит достаточно долго. Она характеризуется высоким уровнем надежности и безопасности, а также простотой эксплуатации.
Таким образом, соединение проволочных лотков для создания кабельной трассы не требует особых усилий. Существует несколько различных способов крепления лотков между собой, включая телескопическое соединение, применение универсального лоткового соединителя, соединительной планки и т.д. В процессе необходимо руководствоваться основными правилами и соблюдать требования безопасности. В этом случае конструкция прослужит длительный период времени без сбоев и неисправностей.
