Как крепить кабельный лоток к потолку
Кабельные лотки - универсальная конструкция, которая позволяет организовать надежную, эффективную и безопасную трассу для прокладки силовых электрокабелей, телефонных проводов, слаботочной электропроводки, сигнальные линии, охранная сигнализация и т.д. Благодаря своей универсальности их можно устанавливать как внутри помещения, так и снаружи.
Способы крепления лотков
Существует несколько способов крепления лотков. К ним относятся следующие:
• к потолку;
• к стене;
• к полу.
Одним из самых популярных методов установки кабельных лотков является потолочный монтаж. Для создания эффективной системы используются специальные кронштейны, которые крепятся к потолочной стойке. При этом, чтобы конструкция не была хлипкой, важно соблюдать установленные правила, а именно:
• для надежной фиксации элементов к потолку понадобится потолочный кронштейн;
• кронштейн фиксируется специальными анкерами - болтом или забивным, в которые заворачиваются болты;
• каждый соединитель располагается на расстоянии не более 1,5 м друг от друга.
Соблюдение перечисленных требований позволит создать надежную и безопасную кабельную трассу, которая прослужит долгие годы без неприятных сюрпризов. Кроме того, в случае возникновения необходимости проведения ремонтных работ можно беспрепятственно заменить определенный участок системы, не демонтируя его полностью.
Еще одним способом потолочного крепления кабельных лотков является монтаж с использованием перфорированной ленты из высококачественной стали. Этот способ характеризуется таким преимуществом, как экономичность процесса монтажа. Однако в силу того, что перфолента не обладает достаточной жесткостью, конструкция должны быть не сильно тяжелая. В противном случае существует вероятность того, что она будет ненадежно закреплена и потребует дополнительной фиксации.
Более практичной и надежной альтернативой применения перфоленты выступает крепление кабельных лотков к потолку с помощью С-образных подвесов. Главное преимущество состоит в том, что в данном случае не требуется проделывать множество отверстий в потолочной поверхности. Но и нагрузка на такую конструкцию будет меньше.

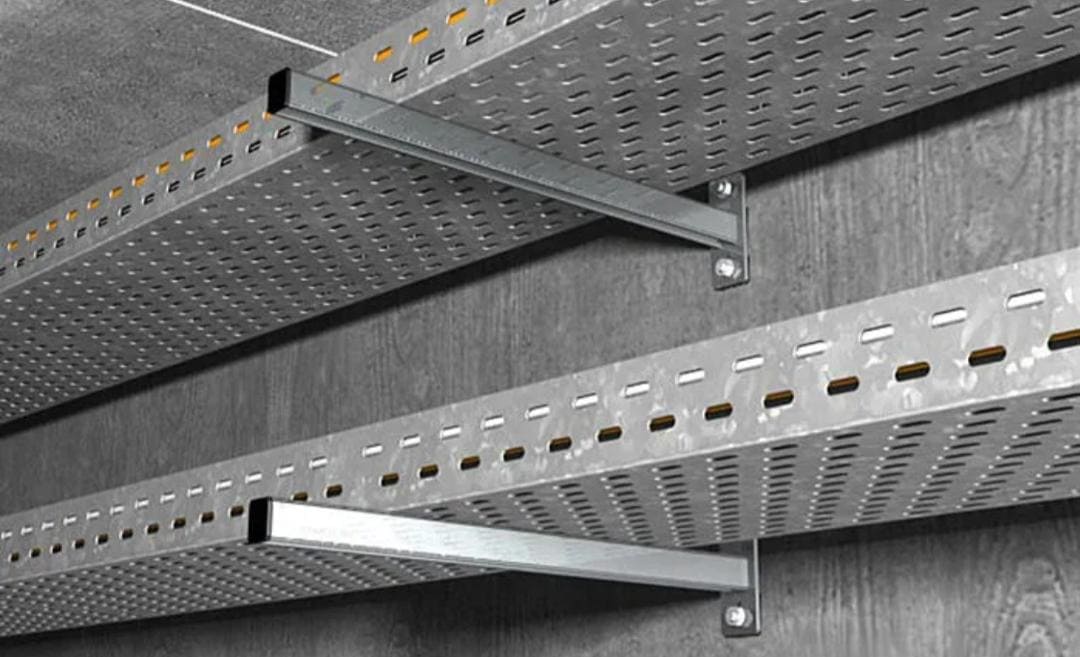

Крепление лотков к стене можно выполнить при помощи специальных полок (кронштейнов). В зависимости от конфигурации эти полки могут крепиться прямо на стеновую поверхность либо на специальные стойки.
Основным достоинством применения стеновых полок в процессе установки кабельной трассы состоит в возможности установить несколько параллельных слоев кабельных лотков для отдельной укладки провода одновременно. Тем более что для отдельных видов проводки установлены правила, согласно которым необходимо отделять их друг от друга. Например, это касается оптических проводов и медных проводов.
Помимо потолочного и настенного крепления лотков специалисты иногда прибегают к напольной установке. В целом, технология его укладки схожа с предыдущими методами. Единственное при ее осуществлении используются скобы-кронштейны, помогающие надежно удерживать всю конструкцию.
Использование специальных приспособлений для крепления и надежной фиксации обеспечивает максимальное удобство выполнения всех технических манипуляций, улучшение эксплуатационных характеристик системы, а также возможность укладки параллельных слоев кабельных лотков.
Монтаж кабельных лотков
Как именно будет крепиться кабельный лоток (к потолку, стене или полу) монтажа конструкции выбирается с учетом используемых кабелей и зон монтажных работ. Важное значение имеет этап осуществления всех необходимых замеров. Они реализуются при помощи нивелира. На основании полученных данных рассчитывается нагрузка на конструкцию и начинается процесс монтажа.
Монтаж кабельных лотков не требует специальных знаний и навыков и при наличии специальных фиксаторов осуществляется достаточно быстро. Основными этапами монтажа кабельных лотков к потолку являются следующие:
• разметка кабельной трассы и мест установки опор;
• установка лотков;
• заземление конструкции.
Соблюдая простые правила монтажа кабельных лотков, конструкция получится надежной и безопасной.
Таким образом, существует несколько способов крепления кабельных лотков для создания надежной и аккуратной кабельной трассы. К ним относятся потолочное, настенное и напольное крепления. Для этого понадобятся специальные устройства (кронштейны), которые обеспечивают надежность и безопасность всей конструкции.
