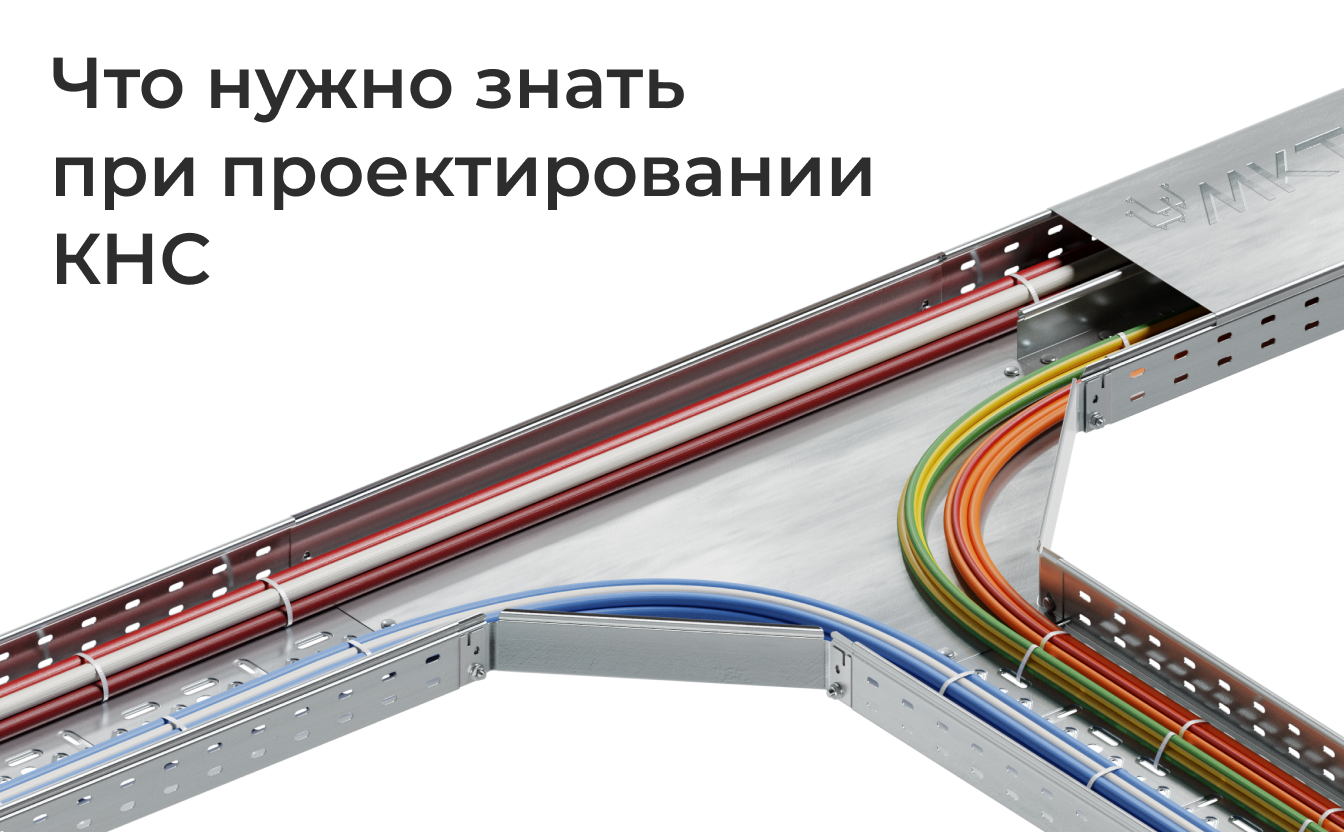

Что нужно знать при проектировании КНС

Организация инженерных систем является неотъемлемой частью любого строительного проекта, будь то промышленный объект, жилое или коммерческое здание. В качестве наиболее эффективного и современного решения для организации инженерных коммуникаций выступают кабеленесущие системы (КНС). С их помощью можно реализовать прокладку магистралей различного назначения: электросетей, систем сигнализации, телефонных линий, а также интернет и телевизионных сетей.

КНС существенно упрощают монтаж кабельных линий, обеспечивая надежную и быструю прокладку на любых поверхностях: стенах, полу, потолке.

Необходимо отметить, что проектирование КНС играет не менее важную роль, чем непосредственно сам монтаж. Качественный проект является одним из определяющих факторов срока службы и надежности системы в целом.

Существуют нормативные документы, устанавливающие требования к металлическим кабельным системам (лоткам и аксессуарам). ГОСТ Р 52868-2021 регламентирует все ключевые параметры таких систем: сферу применения, условия проведения испытаний, коррозионную стойкость, температурную классификацию, а также требования к аксессуарам и опорным конструкциям (консолям, профилям и др.).

Согласно данному стандарту, кабельные лотки и лестницы должны обеспечивать надежную опору проложенным в них кабелям и защищать их от повреждений. ГОСТ Р 52868-2021 определяет правила проведения испытаний металлических кабельнесущих систем.

Этапы проектирования КНС

Проектирование КНС обычно осуществляется в несколько этапов:

1. Подготовительный этап:
   На этом этапе происходит сбор и анализ исходной информации, определение характеристик объекта и особенностей его конструкции. Важным аспектом является выяснение требований заказчика к объекту и кабеленесущей системе. По результатам подготовительного этапа формируется следующая информация:
   • Типоразмеры и марки кабеля, планируемого к использованию;
   • Способы прокладки по всем элементам конструкций здания;
   • Технологические расчеты.
2. Подготовка технического задания:
   На основании собранной и обработанной информации составляется техническое задание на проектирование КНС.
3. Проектирование КНС:
   Этот этап является основным. Проект разрабатывается с учетом всех актуальных требований и нормативных документов.
4. Согласование:
   Готовый проект проходит согласование с заказчиком, всеми соответствующими инстанциями и органами контроля.
5. Сопровождение проектной документации:
   Этот заключительный этап включает в себя работы по согласованию изменений и дополнений к спецификациям и документации, готовя проект к реализации.

Что необходимо знать при проектировании?

Грамотное проектирование кабельных трасс и КНС является ключевым фактором обеспечения бесперебойной работы всех инженерных систем зданий и сооружений. Такой подход позволяет предотвратить сбои в электроснабжении и связанные с ними простои, которые могут влечь за собой значительные финансовые потери.

Существует 3 ключевых правила, которые нужно учитывать при проектировании:

• Во-первых: при разработке проекта основным аспектом является определение структуры кабельной линии. При этом расход кабеля важно оптимизировать – выбрать такую конфигурацию трассы, которая обеспечит минимальный расход. Необходимо учитывать типы используемых кабелей, как они будут располагаться и какую степень защиты необходимо обеспечить.
• Во-вторых: окружающая среда, в которой будут установлены кабеленесущие системы. Например, в агрессивных средах, таких как химические предприятия или цеха с повышенной температурой и влажностью, КНС должны обладать высокой степенью защиты от коррозии.
• В-третьих: правильная прокладка кабеля. Кабель должен быть проложен таким образом, чтобы минимизировать его воздействие на другие системы, а также обеспечить надежность и безопасность его работы. Кроме того, необходимо учитывать такие факторы, как вибрации, магнитные поля и другие источники электромагнитных помех. Совместная прокладка силовых и сигнальных кабелей без разделительных перегородок создаёт электромагнитные помехи.

Выбираем КНС

Ключевые факторы, влияющие на выбор КНС:

1. Напряжение и мощность кабелей. Для обеспечения безопасности и надежности эксплуатации в металлические кабельные лотки можно прокладывать изолированные не бронированные кабели с показателями поперечного сечения 16 мм² максимум и предельным напряжением до 1000В. Это ограничение установлено нормами «Правил устройства электроустановок» (ПУЭ).
2. Масса и сечение кабелей. Параметры кабеля влияют на выбор сечения лотка и шага монтажа опорных конструкций (консолей, профилей, стоек). Согласно п. 2.1.62 ПУЭ, заполнение кабельного лотка не должно превышать 60% для силовых кабелей и 40% для кабелей управления.

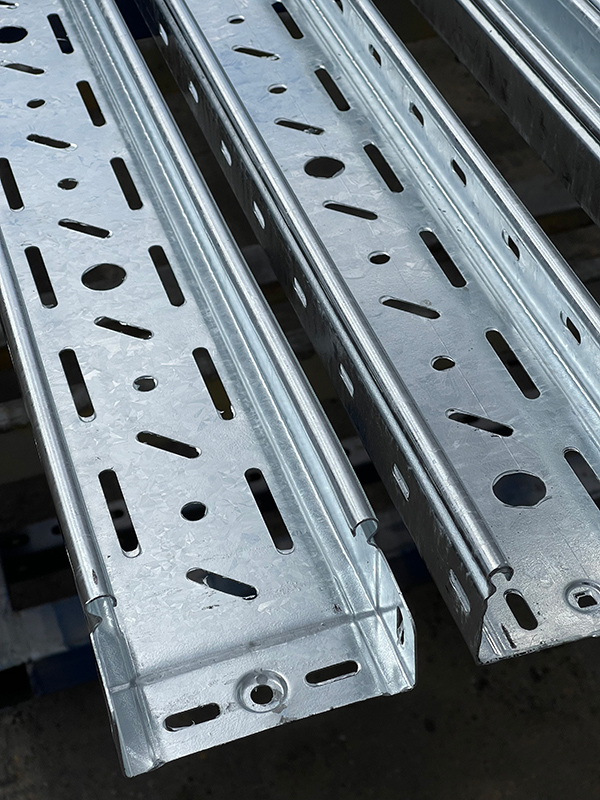

3. Условия эксплуатации и монтажа. Необходимо учитывать температурный режим работы кабелей и выбирать КНС, способную выдерживать эти условия. При прокладке кабелей на открытом воздухе КНС должна иметь соответствующий тип покрытия и обеспечивать защиту от механических повреждений, осадков и влажности. В регионах с экстремальными условиями эксплуатации КНС должна быть рассчитана на низкие температуры. Компания МКТ производит металлические лотки с 6 классом коррозионной стойкости с толщиной покрытия от 55 мкм, что обеспечивает длительный срок службы до 50 лет. Также, все кабельные лотки и аксессуары МКТ прошли испытания на огнестойкость, сейсмостойкость, электробезопасность и коррозионную стойкость.


4. Требования к нагрузочной способности. КНС должна иметь высокую нагрузочную способность и соответствовать допустимым значениям поперечного и продольного прогиба. Металлические кабельные лотки МКТ проходили испытания на безопасную рабочую нагрузку. Результаты отражены в виде графиков и табличных значений с учетом определенных расстояний между опорами.

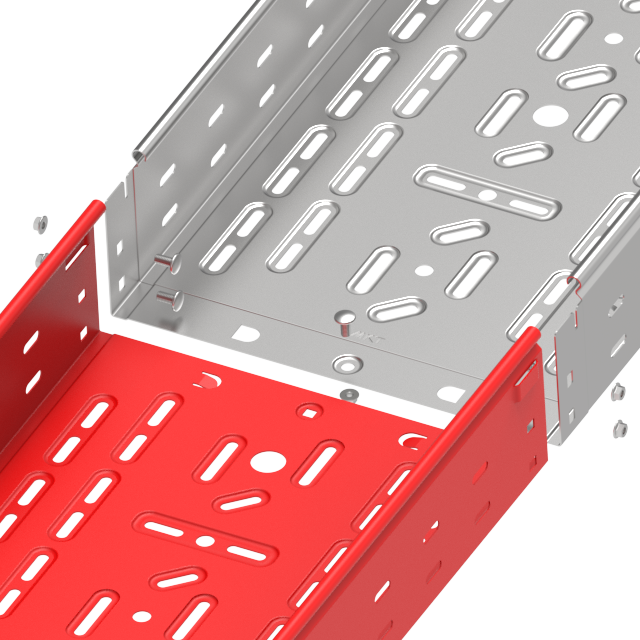

5. Расходы на монтаж и эксплуатацию. Выбор КНС с оптимизированной конструкцией (например, с телескопической системой соединения лотков) может сократить время монтажа и снизить общие затраты на проект. Листовые лотки МКТ имеют систему «быстрая фиксация», при помощи которой можно быстро собрать трассу сократив время монтажа на 40%. Что касается лотков проволочного типа, то они вообще способны значительно оптимизировать расходы на проект, так как не требуют закупки фасонных элементов для создания трассы.




Обеспечение безопасной и долговечной эксплуатации электрооборудования и электрических систем зависит от выбора добросовестного производителя, продукция которого гарантированно соответствует заявленным характеристикам. Необдуманный выбор КНС ставит под угрозу работу объекта. Выбор производителя, такого, как МКТ, гарантирует безопасность и долговечность кабельных трасс.

В современном мире производство качественной продукции является лишь одним из факторов, определяющих доверие клиентов. Не менее важным является проведение всесторонних испытаний и получение соответствующей сертификации, особенно в отношении изделий, предназначенных для электрических сетей. Металлические лотки и аксессуары МКТ производятся в соответствии с нормативами и проходят испытания в аккредитованной лаборатории. Изделия проходят строгий контроль на каждом производственном этапе, имеют сертификаты и паспорта, подтверждающие соответствие заявленным нормам и стандартам.
